Der RAP1 ist ein aktiver (mit Verstärker) Preselektor für Funkempfänger. Er stellt eine Vorselektion zur Entlastung des RX von hohen Summenspannungen aus breitbandigen Antennen zur Verfügung. Empfänger ohne ausreichende Selektivität und Aussteuerungsfestigkeit erzeugen dadurch weniger IM-Verzerrungen, direktabtastende Geräte (“SDR”) benötigen weniger Dämpfung.

  • Allgemeine Informationen

    Der aktive Preselektor RAP1 enthält ein Tiefpassfilter 0 - 0,5 MHz und 3 jeweils 2-kreisige Bandfilter für den Frequenzbereich 0,5 - 30 MHz. Zusätzlich sind Aktivantennen fernspeisbar und die RLA4-Antennen fernsteuerbar. Ein integrierter Mikrocontroller erlaubt Einknopf-Bedienung und mithilfe einstellbarer Verstärkung die automatische Korrektur der frequenzabhängigen Filterdämpfungen. Verstärkungs-reserve kann bei Bedarf als Vorverstärkung / -dämpfung genutzt werden.

    Das Gerät kann von einem Fernsteuergerät oder Receiver RDR5x über das HF-Kabel, sowie über eine WiFi-Verbindung von IT-Geräten ferngesteuert werden. Über einen RDR52 oder eine WiFi-Verbindung sind auch Firmware-Updates möglich.

    RAP1 ist in 2 Versionen in Produktion:

    • RAP1C: Preselektor ohne Fernspeise- / -steuermöglichkeit für Antennen.
    • RAP1D: Preselektor mit Fernsteuermöglichkeit von RLA4-Antennen und Fernspeisemöglichkeit beliebiger Antennen bis 12 V / 200 mA.
    RAP1B_1

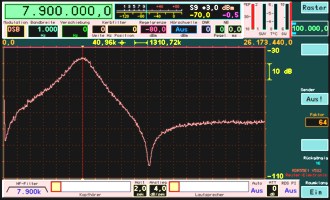

    RAP1C_7,9MHz
